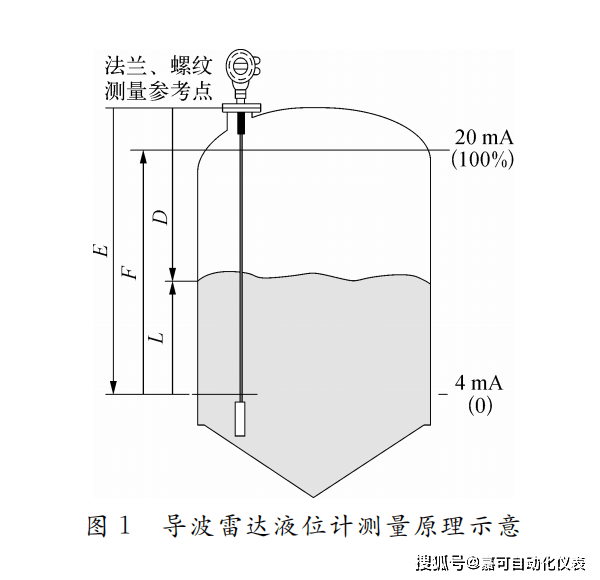

　　导波雷达液位计采用时域反射道理（TDR）举行衡量。其作事道理是：电子单位发射低功率、纳秒级电磁波脉冲，通过浸入工艺介质的导波杆（缆）传输，当接触被测介质时，发生反射信号，由电子部件领受，凭据行程时刻道理盘算发射到领受的间隔时刻，转换为被测介质的间隔。简略来说，导波雷达液位计的作事格式即是发射—反射—领受，衡量道理如图１所示。

　　导波雷达液位计经过连绵情势轻巧，工程中遍及采用法兰或螺纹安设正在设置顶部，且导波杆（缆）笔直位于储罐中，也可能安设正在设置旁通管内。变送器可沿程度对象360°转动，便于电缆线连绵和查看表头显示。凭据介质特性，选拔合理的安设地点，避免影响衡量成就。

　　对付硬杆类导波雷达液位计，导波杆笔直插入液体介质，不变导波杆，即使导波杆正在作事功夫受介质震撼，恐怕爆发挪动，局限正在0.3ｍ内，可将导波杆固定。导波杆与容器底部需有间隙，间隙起码为５ｍｍ。导波杆不得接触设置管嘴，需有足够的安设空间即可。而对付软缆类导波雷达液位计，导波缆杆务必接触介质，不变导波缆将其引向容器底部，操纵重锤或弓形夹格式固定。若金属容器壁滑腻，导波雷达与设置内壁之间的程度间隔最幼间隙为100ｍｍ，如果容器存正在作对物其最幼间隙则更大，以创设商材料为准。

　　导波雷达液位计既可用正在几何尺寸忐忑的容器中，也可用正在旁通管和各式尺寸的储罐中，很是适合卧罐和其他幼型储罐。也是安设空间有限的地下储罐的理念选拔。返回搜狐，查看更多
